Введение продукта

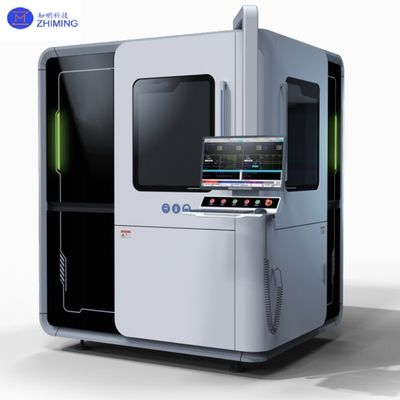

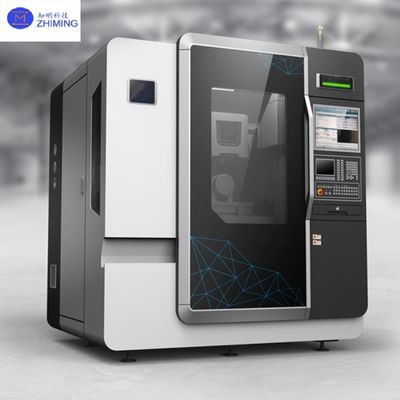

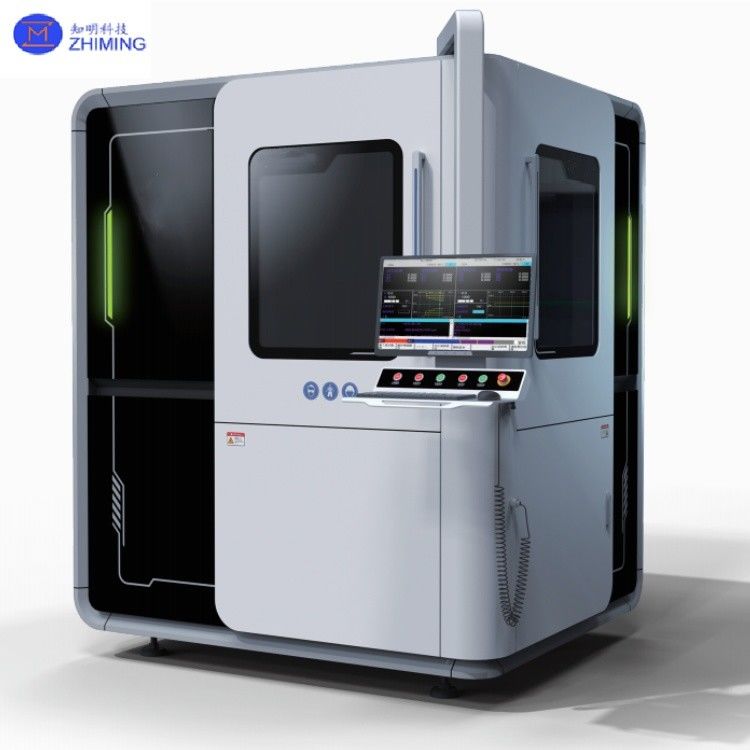

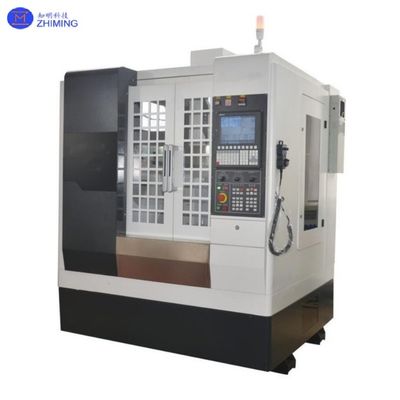

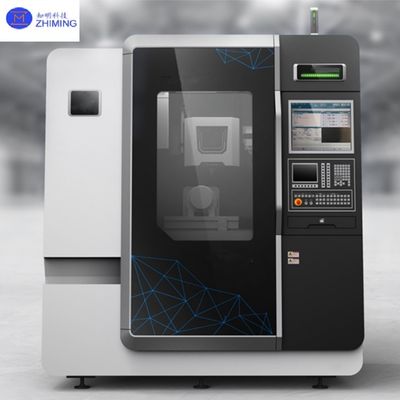

Микроджетное лазерное оборудование - это инновационная высокоточная обработка,который умело сочетает в себе лазерную технологию с жидким струем для достижения точной обработки, направляя лазерный луч через жидкую средуЭта уникальная конструкция позволяет эффективно контролировать тепло и избегать повреждений материала во время обработки, сохраняя при этом чрезвычайно высокую точность обработки.передовая многоосевая платформа движения и функция мониторинга в режиме реального времени, система может адаптироваться к различным потребностям обработки, от полупроводников до сверхжестких материалов.но также автоматически очищает обработку, который особенно подходит для производственных условий с строгими требованиями чистоты.Вся система отражает техническую высоту современного высокоточного производства и обеспечивает новое решение для требовательной промышленной обработки.

Обработка лазером микроджета

Спецификации

Круглый срез карбида кремния микроджетным лазером

Заявления

В области производства полупроводников,микрореактивное лазерное оборудование стало ключевым оборудованием для точной обработки различных полупроводниковых материалов благодаря своим уникальным характеристикам холодной обработкиТехнология широко используется в обработке полупроводниковых материалов третьего поколения, включая резку и нарезание карбида кремния (SiC) и нитрида галлия (GaN).которые могут достигать невидимого резания без измельчения, и особенно подходит для точного обработки сверхтонких пластин.оборудование используется для высокоточного бурения 3D IC через силиконовые отверстия (TSV)Для новых полупроводниковых материалов с ультраширокой полосой пропускания, таких как оксид галлия (Ga2O3),Микроджетная лазерная технология также демонстрирует отличные возможности разрезания и разрезанияКроме того, в керамическом подложке, нитрид алюминия (AlN) и другие электронные упаковочные материалы микроотверстие обработки,а также обработки формования композитных материалов, армированных волокнами карбида кремния, и других специальных материалов, технология может достичь высококачественного неразрушающего эффекта обработки, для миниатюризации полупроводникового устройства и высокой производительности, чтобы обеспечить надежное решение производства.

Случай обработки

Служба ZMSH

· Конструкция индивидуальных решений: Конфигурация оборудования в соответствии с требованиями заказчика (например, обработка пластин SiC/GaN).керамика, композитные материалы и т.д.).

· Поддержка разработки процессов: предоставление пакета резания, бурения, гравирования и других параметров процесса. Помощь в испытаниях процессов и оптимизации новых материалов, таких как Ga2O3.

· Установка и обучение оборудования: ввод в эксплуатацию и калибровка на месте профессиональными инженерами.

Техническая подготовка оператора (включая спецификации чистых помещений).

· Послепродажное обслуживание и модернизация: обеспечение запасов ключевых запасных частей (лазер, сопла и т. д.). Регулярные обновления программного обеспечения/аппаратного обеспечения (например, расширение фемтосекундного лазерного модуля).
