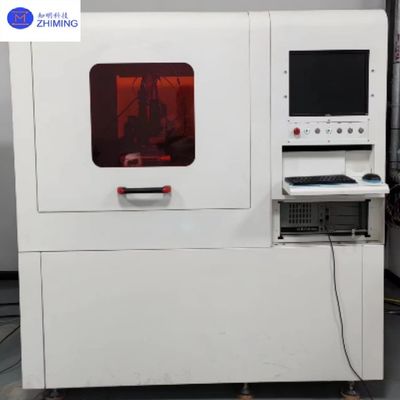

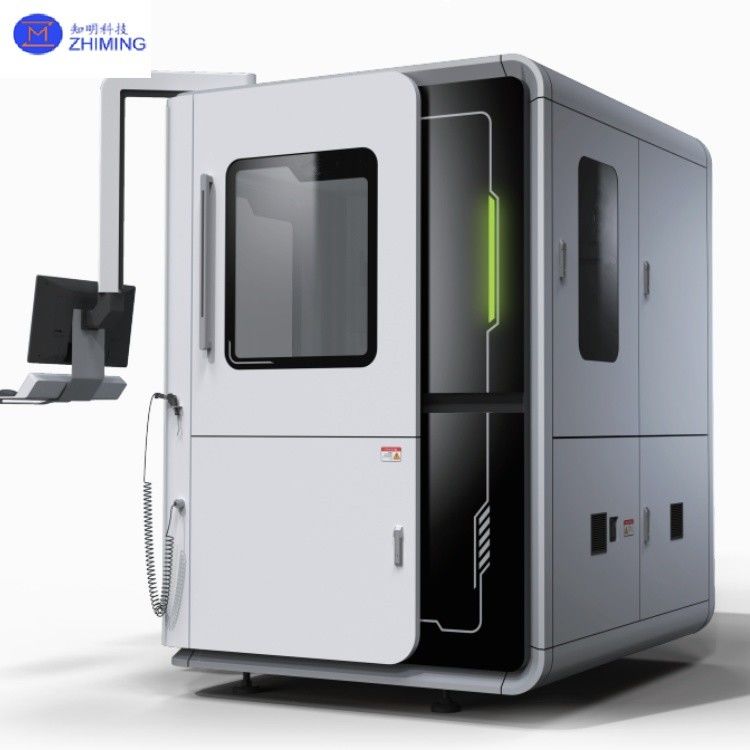

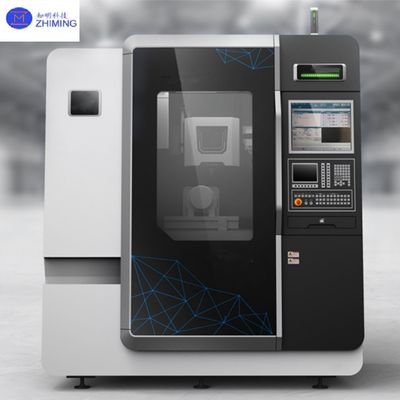

Микроджетное лазерное оборудование для высокоточного нарезания пластинки с обработкой линз из карбида кремния
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Объем стола:: | 300*300*150 | Точность позиционирования μm:: | +/-5 |
|---|---|---|---|
| Точность повторного позиционирования в мкм:: | +/-2 | Тип цифрового управления:: | DPSS Nd:YAG |
| Выделить: | Обработка линз из карбида кремния АР,Микрореактивное лазерное оборудование,Высокоточное микрореактивное лазерное оборудование |
||
Характер продукции
Введение продукта
Оборудование для технологии лазера микроджета представляет собой сочетание лазера и высокоскоростной технологии обработки водного струя, его ядро заключается в использовании фокусировки лазерного луча в сочетании с высокоскоростным водным струем,через водяной струи руководить лазер точно действующий на поверхности заготовкиЭта технология имеет значительные преимущества в области обработки твердых и хрупких материалов.и также показывает широкий спектр потенциала применения во многих областях, таких как полупроводники, аэрокосмических и медицинских устройств.
Оборудование микрореактивной лазерной технологии в основном состоит из лазерной системы, системы связывания легкой воды, высокоточной системы станков-инструментов, системы чистой воды/насоса высокого давления,Система визуальной идентификации и система управления программным обеспечением для электрических машин-инструментов на легкой водеСреди них лазерная система использует твердый наносекундный лазер с длиной волны 532/1064 нм и достигает высокой мощности за счет технологии удвоения частоты.Система оптического соединения воды передает лазерный луч через оптическое волокно и соединяется с высокоскоростным струем воды для достижения эффекта охлаждения и направления лазерного луча.
Основное преимущество
Принцип работы технологии микрорефлекторного лазера заключается в том, чтобы фокусировать лазерный луч в высокоскоростном струе воды, образуя полный эффект отражения,так что энергия лазера равномерно распределяется во внутренней стенке водной колонныКогда лазерный луч достигает поверхности заготовки, он направляется и охлаждается струей воды для достижения точной резки или обработки.но также эффективно уменьшает потери материала и теплых областей.
Спецификации
| Объем столешницы | 300*300*150 | 400*400*200 |
| Линейная ось XY | Линейный двигатель. | Линейный двигатель. |
| Линейная ось Z | 150 | 200 |
| Точность позиционирования μm | +/-5 | +/-5 |
| Точность повторного позиционирования μm | +/-2 | +/-2 |
| Ускорение G | 1 | 0.29 |
| Численное управление | 3 оси /3+1 оси /3+2 оси | 3 оси /3+1 оси /3+2 оси |
| Тип цифрового управления | DPSS Nd:YAG | DPSS Nd:YAG |
| длина волны nm | 532/1064 | 532/1064 |
| Номинальная мощность W | 50/100/200 | 50/100/200 |
| Водяной струй | 40-100 | 40-100 |
| Стержень давления на соплах | 50-100 | 50-600 |
| Размеры (машинный инструмент) (ширина * длина * высота) мм | 1445*1944*2260 | 1700*1500*2120 |
| Размер (контрольный шкаф) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Масса (оборудование) T | 2.5 | 3 |
| Масса (контрольный шкаф) в кг | 800 | 800 |
| Возможность обработки |
Грубость поверхности Ra≤1,6um Скорость открытия ≥ 1,25 мм/с Резание окружности ≥6 мм/с Линейная скорость резки ≥ 50 мм/с |
Грубость поверхности Ra≤1,2 mm Скорость открытия ≥ 1,25 мм/с Резание окружности ≥6 мм/с Линейная скорость резки ≥ 50 мм/с |
|
Для галлиевого нитрида, ультраширокополосных полупроводниковых материалов (алмаз/оксид галлия), аэрокосмических специальных материалов, углеродной керамической субстрат LTCC, фотоэлектрических,обработка сцинтилляторных кристаллов и других материалов. Примечание: мощность обработки зависит от характеристик материала. |
||
Заявления
Обработка полупроводников третьего поколения и материалов аэрокосмической промышленности: используется для точной обработки полупроводниковых материалов третьего поколения, таких как карбид кремния и нитрид галлия.а также переработка сложных деталей материалов, таких как сверхсоединения и керамические субстраты в аэрокосмической области.
Обработка деталей медицинских изделий: подходит для высокоточной резки и обработки сердечно-сосудистых стентов, имплантатов, хирургических инструментов и других медицинских инструментов.
Резка слитков: используется для эффективной резки полупроводниковых материалов, таких как кремниевые пластины и слитки карбида кремния.
Обработка твердых и хрупких материалов: в том числе алмаз, нитрид кремния и другие материалы для обработки сложных деталей.
Служба ZMSH
Настраиваемые решения: предоставление персонализированного проектирования оборудования и оптимизации процессов в соответствии с потребностями клиентов.
Техническая поддержка и обучение: Предоставление обучения эксплуатации оборудования и технической поддержки для клиентов, чтобы гарантировать, что клиенты могут эффективно использовать оборудование.
Послепродажное обслуживание: предоставление долгосрочного технического обслуживания и поставки запасных частей для обеспечения стабильной работы оборудования.
Сотрудничество в области НИОКР: Совместная разработка новых технологий или новых процессов с клиентами для содействия модернизации промышленности.
