Вафельные соединители оборудование комнатная температура связывание гидрофильное связывание для 4 6 8 12 дюймов SiC-Si SiC-SiC

Оборудование для соединения пластинок при комнатной температуре, гидрофильное соединение для 4 6 8 12 дюймов SiC-Si SiC-SiC

Оборудование для связывания пластин

Этот вафлеров соединитель предназначен для высокоточного соединения карбида кремния (SiC) вафлей, поддерживая каксцепление при комнатной температуреигидрофильная связьОн способен обрабатывать пластинки4 дюйма, 6 дюймов, 8 дюймов и 12 дюймовс передовыми системами выравнивания и точным контролем температуры и давления,Это оборудование обеспечивает высокую производительность и отличную однородность для производства полупроводников мощности и исследовательских приложений.

Собственность оборудования для связывания пластин

• Виды связей: Соединение при комнатной температуре, гидрофильное соединение

• Поддерживаются размеры пластин4", 6", 8", 12"

• Материалы для скрепления: SiC-Si, SiC-SiC

• Точность выравнивания: ≤ ± 1 мкм

• Напряжение на соединение: регулируемая на 0 ‰ 5 МПа

• Температурный диапазон: комнатная температура до 400°C (для предварительной/последующей обработки при необходимости)

• Вакуумная камера: среда с высоким вакуумом для свободной от частиц связывания

• Интерфейс пользователя: интерфейс с сенсорным экраном с программируемыми рецептами

• Автоматизация: необязательное автоматическое погрузка/выгрузка пластинок

• Особенности безопасности: закрытая камера, защита от перегрева, аварийная остановка

Оборудование для связывания пластинок разработано для поддержки высокоточных процессов связывания для передовых полупроводниковых материалов, особенно для связывания SiC-to-SiC и SiC-to-Si.Он вмещает до 12 дюймов.Система поддерживает температуру комнаты и гидрофильную связь, что делает ее идеальной для теплочувствительных приложений.С высокоточной оптической системой выравнивания с точностью до микронаУстройство включает программируемый интерфейс управления с управлением рецептами, позволяющий пользователям настраивать давление сцепления, длительность сцепления,и факультативные профили нагреваДизайн высоковакуумной камеры минимизирует загрязнение частицами и улучшает качество скрепления, в то время как такие элементы безопасности, как защита от перегрева, блокировки,и аварийный отключение обеспечить стабильную и безопасную работуЕго модульная конструкция также позволяет интегрироваться с автоматизированными системами обработки пластинок для производственных сред с высокой производительностью.

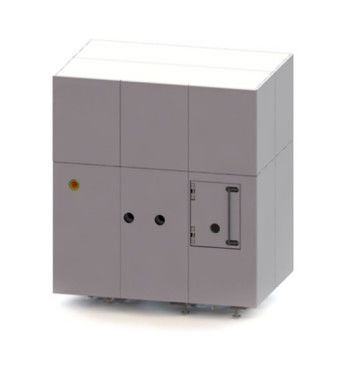

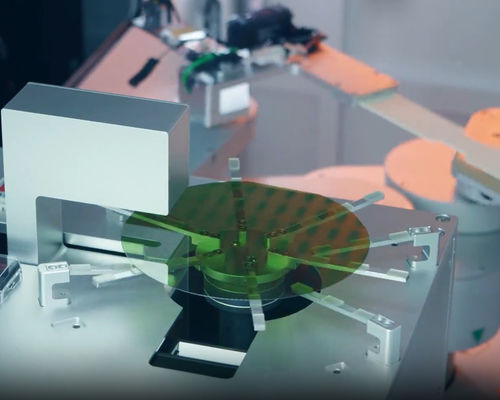

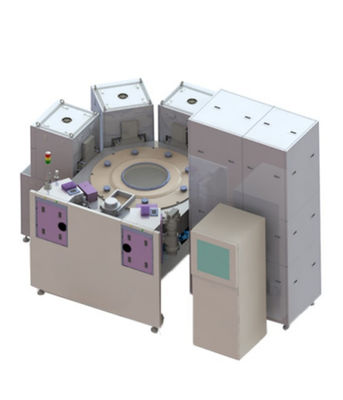

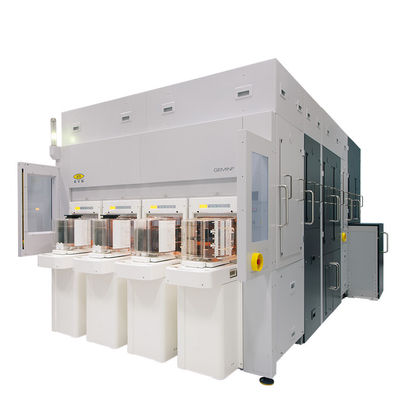

фото

Совместимые материалы

Настоящий кейс - 6 дюймов Си-Си-Си

(Основные этапы процесса производства 6-дюймовых SiC-to-SiC вафли)

(Электронная микроскопия с высоким разрешением поперечного сечения (HRTEM) области канала SiC MOSFET, изготовленная на 6-дюймовом инженерном подложке с эпитаксиальным слоем)

(Карты распределения ИГСС изделий, изготовленных на 6-дюймовой пластине (зеленый указывает на пропуск; урожайность 90% на рисунке а и 70% на рисунке б))

Применение

• Упаковка силового устройства SiC

• Исследования и разработки широкополосных полупроводников

• Сборка высокотемпературных высокочастотных электронных модулей

• MEMS и упаковка на уровне сенсорных пластин

• Интеграция гибридных пластин с участием Si, сапфира или алмазных субстратов

Вопросы и ответы

Вопрос 1: Каково главное преимущество связывания SiC при комнатной температуре?
А:Он избегает теплового напряжения и деформации материала, что имеет решающее значение для хрупких или несоответствующих тепловых подложков расширения, таких как SiC.

Вопрос 2: Можно ли использовать это оборудование для временного склеивания?
А:В то время как это подразделение специализируется на постоянном склеивании, вариант с временной функцией склеивания доступен по запросу.

Вопрос 3: Как вы обеспечиваете выравнивание для высокоточных пластин?
А:Система использует оптическое выравнивание с разрешением до микрона и алгоритмы автоматической коррекции.
