Кирамические диски очистка-восковая интегральная машина Автоматизированная полупроводниковая промышленность
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
|
Подробная информация |
|||
| Размеры: | 7740 × 3390 × 2300 мм (L × W × H) | Силовое питание: | AC380V, 50Hz, общая мощность 90KW |
|---|---|---|---|
| Пневматическое питание: | 2 м3/ч, 0,4-0,5 МПа Нефть Сухое воздух | Водоснабжение: | 2 Т/ч @0,3 МПа, ≥12 МΩ·см Сопротивляемость |
| Выделить: | Промышленность полупроводников очистка воскообразования интегрированная машина,Интегрированная машина для очистки керамических дисков |
||
Характер продукции
Обзор продукции

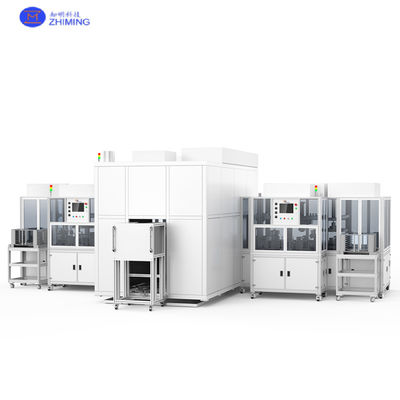

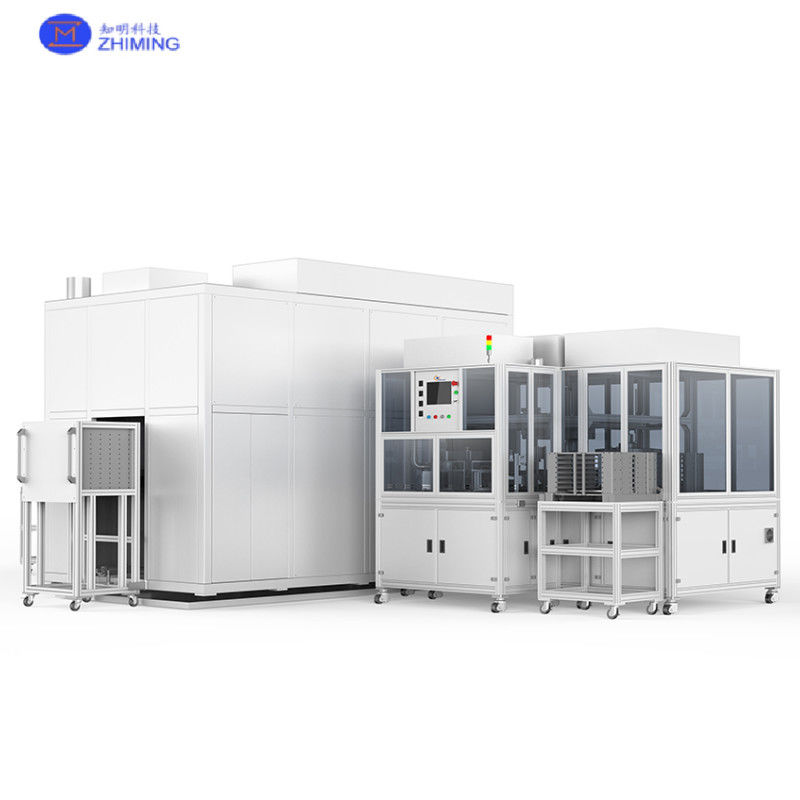

Эта керамическая очистка диска и восковая интегрированная машина сочетает в себе один керамический дисковый очиститель с двумя керамическими дисковыми монтерами,предназначен для высокоэффективной очистки и восковой обработки пластин в сапфировой и полупроводниковой промышленности, достигая стабильной доходности 99,9%.
Технические спецификации
| Параметр | Стоимость |
| Размеры | 7740 × 3390 × 2300 мм (L × W × H) |
| Силовое питание | AC380V, 50Hz, общая мощность 90KW |
| Пневматическое питание | 2 м3/ч, 0,4-0,5 МПа Нефть Сухое воздух |
| Водоснабжение | 2 Т/ч @0,3 МПа, ≥12 МΩ·см Сопротивляемость |
Рабочий принцип
Стадия очистки керамического диска
-
Точная чистка: Использует ультразвуковую очистку деионизированной водой (≥12MΩ·cm) для удаления загрязнителей на микроновом уровне из керамических дисков.
-
Система сушки: высокоэффективные воздушные ножи и вакуумная сушка обеспечивают нулевую остаточную влагу.
Автоматизированный процесс воскообработки
-
Выравнивание зрения: Камеры CCD сканируют координаты поверхности диска, достигая точности позиционирования ± 0,02 мм.
-
Контролируемое осаждение воском: Программируемые восковые распределительные головки наносят 0,8g±0,05g воска на пластину.
-
Оптимизация давления: Пневматические приводы поддерживают равномерное контактное давление 5-10 Н/см2 во время монтажа пластины.
Интегрированное управление
-
Синхронизированная операция: ПЛК координирует модуль очистки и двойные восковые станции, позволяющие параллельную обработку (максимум 30 дисков в час).
-
Отзывы о качестве: датчики толщины в режиме реального времени обнаруживают однородность воскового слоя, автоматически регулируя параметры, если отклонения превышают ±3%.
Ключевые преимущества
-
Энергоэффективность: Уровень переработки чистой воды > 80%, потребление воска 0,8 г/вафля, 35% меньше энергии на диск
-
Умная связь: Совместима с MES/ERP для отслеживания данных полного процесса (толщина/давление/время)
-
Масштабируемость: Настраиваемые инструменты и рецепты для нестандартных дисков Φ300-650 мм
Производственная мощность
| Размер пластинки | Диаметр диска | Количество | Время цикла |
| 4 дюйма | Φ485 мм | 11 шт. | 5 мин/диск |
| 4 дюйма | Φ576 мм | 13 шт. | 6 мин/диск |
| 6 дюймов | Φ485 мм | 6 шт. | 3 мин/диск |
| 6 дюймов | Φ576 мм | 8 шт. | 4 мин/диск |
| 8 дюймов | Φ485 мм | 3 шт. | 2 мин/диск |
| 8 дюймов | Φ576 мм | 5 шт. | 3 мин/диск |
Заявления
Полнопроцессная обработка керамических дисков: очистка→сушка→восковая обработка в одной машине
Он используется для обработки полупроводниковых материалов, таких как карбид кремния (SiC), кремний (Si), нитрид галлия (GaN), а также может использоваться для таких материалов, как сапфир, керамика, кристалл,MEMS, и оптических изделий.
Вопросы и ответы
Вопрос 1: Как обеспечить уровень доходности?
A1: Специальная система визуализации для керамических дисков достигает точности выравнивания в реальном времени ± 0,02 мм.
Вопрос 2: Потребление воды при чистке керамических дисков?
A2: Уровень рециркуляции воды > 80%, потребление ≤ 0,5 л/диск.
Вопрос 3: Как быстро изменить размер пластины?
A3: Библиотека интеллектуальных светильников интегрированной машины автоматически переключает инструменты с помощью выбора HMI (время переключения <3 мин).
