Аннотация:Облицовочный пластинчик - Что?

Wafer Bonder - это универсальное решение для передового производства полупроводников, предлагающее надежное прямое связывание, анодное связывание и термокомпрессионные процессы.Проектировано для высокой производительности и повторяемости, он поддерживает 6-12 дюймовые пластины с гибкостью толщины, обеспечивая точное выравнивание и стабильность процесса для различных приложений, таких как упаковка 3D IC, устройства MEMS и электроника мощности.

Система, оснащенная автоматизированной обработкой и интеллектуальным мониторингом, минимизирует отходы материалов и максимизирует время работы.уменьшение сложности операцийСоответствующий мировым отраслевым стандартам, бондер легко интегрируется с существующими производственными линиями и системами MES, повышая отслеживаемость и эффективность.

Поддерживаемая сертифицированным ISO качеством и быстро реагирующим глобальным сервисом, эта платформа обеспечивает долгосрочную производительность при оптимизации затрат на владение для производства больших объемов.

Методы склеивания пластин

- Что?

1Соединение при комнатной температуре. - Что?

- Что?Принцип.:

• Достигает связей на атомном уровне между субстратами (например, Си, стекло, полимеры) при температуре окружающей среды (25-100 °C) посредством поверхностной активации (плазменная/УФ-обработка).
• Опирается на силы ван дер Ваальса или водородные связи, требующие сверхгладких поверхностей (Ra < 0,5 нм).

- Что?Заявки :

• Гибкая электроника (OLED, складываемые дисплеи).
• Низкотемпературные MEMS (микромасштабные датчики, биочипы).
• Гетерогенная интеграция (соединения III-V на Си).

- Что?Преимущества :

• Никакого теплового напряжения или деформации.
• Совместима с материалами, чувствительными к температуре.

- Что?Ограничения.:

• Сниженная начальная прочность связей (может потребоваться послеотгревка).
• Высокая чувствительность к поверхностному загрязнению.

2Гидрофильная связь. - Что?

- Что?Принцип.:

• Поверхности обрабатываются кислородной или азотной плазмой для получения гидроксильных (-OH) групп.
• Связи образуются через ковалентные связи Si-O-Si в вакууме/контролируемой атмосфере (150-300°С).

- Что?Заявки :

• Си-стеклянная связь (сенсоры давления MEMS, оптическая упаковка).
• 3D-укладывание кремниевых штампов (укладывание в памяти).
• Производство биосовместимых устройств (лаборатория на чипе).

- Что?Преимущества :

• Низкий тепловой бюджет (минимизирует дефекты интерфейса).
• Отличная плоскость для больших площадей.

- Что?Ограничения.:

• Чувствительны к влажности (риски долгосрочной стабильности).
• Требует точного контроля плазменного воздействия.

3Временная связь. - Что?

- Что?Принцип.:

• Использует обратимые клейкие слои (BCB, ультрафиолетовые смолы) для прикрепления пластинок к носителям.
• Сепарация с помощью лазерного подъема, теплового скольжения или химического растворения.

- Что?Заявки :

• 3D-опаковка (обработка тонкой пластинки, WLP с вентилятором).
• Заместная обработка (наполнение ТСВ, пассивация).
• Выпуск MEMS (этировка жертвенного слоя).

- Что?Преимущества :

• Сохраняет плоскость пластинки для ступенек вниз по течению.
• Совместима с высокотемпературными процессами после слияния (> 300°C).

- Что?Ограничения.:

• Риск загрязнения остатками клея.
• Разделение может вызвать микротрещины.

Заявления

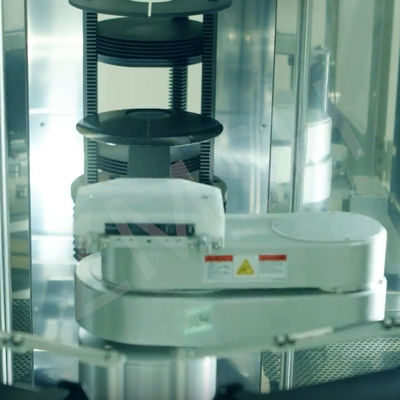

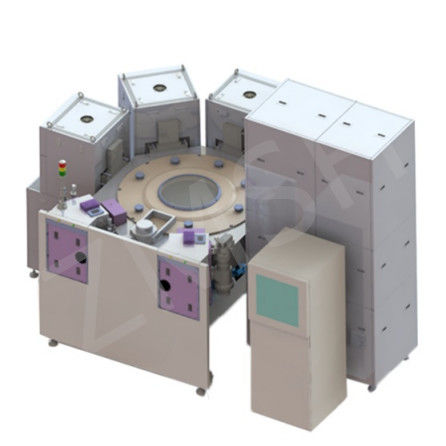

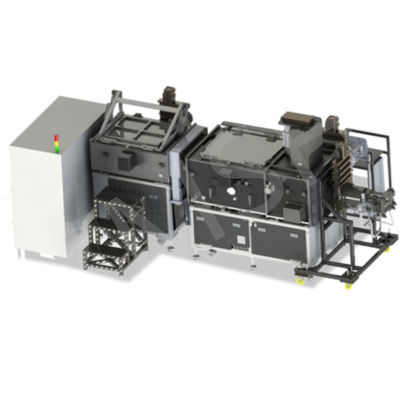

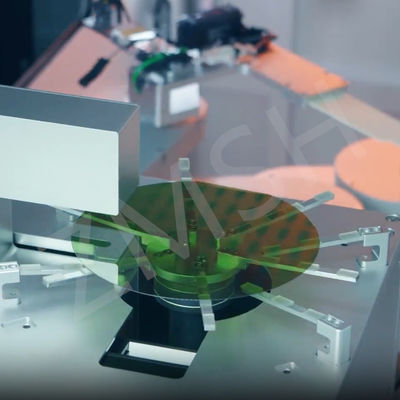

ZMSH Wafer Bonder

Часто задаваемые вопросы (FAQ)

- Что?Вопрос:Какой метод склеивания лучше всего подходит для материалов, чувствительных к температуре?
А: Соединение при комнатной температуре или временное соединение идеально подходит для таких материалов, как полимеры или органическая электроника, поскольку они избегают теплового напряжения.

Вопрос:Как работает временная связь?
А:После обработки сепарация осуществляется с помощью лазерного подъема или теплового спуска.

Вопрос:Могу ли я интегрировать сцепление с существующими инструментами литографии?
А: Да, модульные связующие устройства могут быть интегрированы в фабрики с управляющими устройствами, совместимыми с MES.
