Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: ZMSH
Номер модели: Оборудование для лазерного подъема

Оплата и доставка Условия:

Количество мин заказа: 1
Цена: 500 USD
Упаковывая детали: картоны на заказ
Время доставки: 4-8 недель
Условия оплаты: T/T
Поставка способности: случаем
Лучшая цена контакт

Подробная информация

Длина волны: ИК/ВГ/ТГ/ЧГ XY Stage: 500 мм × 500 мм
Диапазон обработки: 160 mm Повторяемость: ± 1 мкм или меньше
Абсолютная точность позиционирования: ±5 мкм или менее Размер вафли: 2–6 дюймов или по индивидуальному заказу
Выделить:

Оборудование для неразрушающего утонения слитков

,

Оборудование для лазерного отрыва полупроводниковых лазеров

Характер продукции

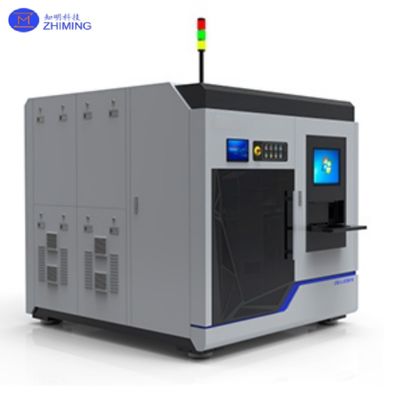

Полупроводниковое лазерное оборудование для неразрушающего разжижения слитков

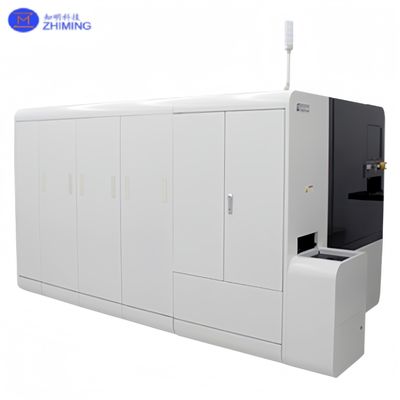

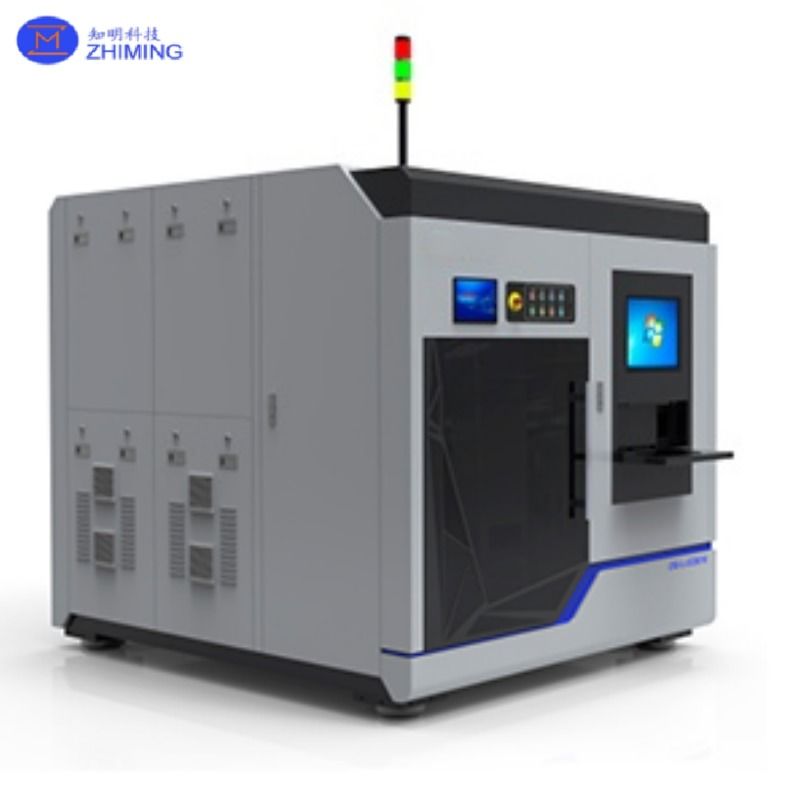

Обзор продукции оборудования для лазерного подъема



Полупроводниковое лазерное оборудование для подъема представляет собой решение нового поколения для расширенного разжижения слитков в обработке полупроводниковых материалов.В отличие от традиционных методов вафлирования, которые основаны на механическом измельчении, бриллиантовой проволоки, или химико-механической плоскости, эта платформа на основе лазера предлагает бесконтактный,неразрушающая альтернатива для отделки сверхтонких слоев от сыпучих полупроводниковых слитков.



Оптимизирован для хрупких и ценных материалов, таких как нитрид галлия (GaN), карбид кремния (SiC), сапфир и арсенид галлия (GaAs),полупроводниковое лазерное оборудование для подъема позволяет точно разрезать пленки в масштабе пластины непосредственно из кристаллического слиткаЭта прорывная технология значительно сокращает отходы материалов, улучшает пропускную способность и повышает целостность подложки, все это имеет решающее значение для устройств следующего поколения в силовой электронике.,РЧ-системы, фотоника и микродисплеи.



С акцентом на автоматизированное управление, формирование луча и анализ взаимодействия лазера и материала,Полупроводниковое лазерное оборудование для подъема предназначено для беспрепятственной интеграции в рабочие процессы производства полупроводников, поддерживая при этом гибкость НИОКР и масштабируемость серийного производства..



Оборудование для лазерного отрыва полупроводниковых лазеров для неразрушающего утонения слитков 0   Оборудование для лазерного отрыва полупроводниковых лазеров для неразрушающего утонения слитков 1

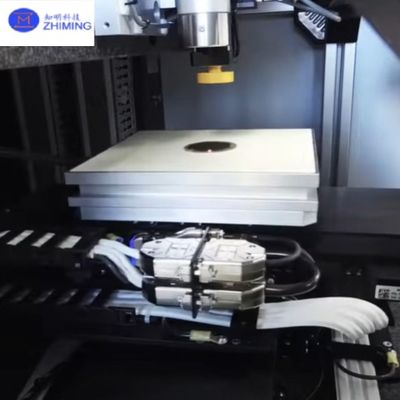

Технология и принцип работы оборудования для лазерного подъема


Процесс, выполняемый полупроводниковым лазерным оборудованием, начинается с облучения донорского слитка с одной стороны с помощью высокоэнергетического ультрафиолетового лазерного луча.Этот луч плотно сфокусирован на определенной внутренней глубине, как правило, вдоль инженерного интерфейса, где поглощение энергии максимизируется из-за оптического, теплового или химического контраста.



В этом слое поглощения энергии локализованное нагревание приводит к быстрому микровзрыву, расширению газа или разложению интерфейсного слоя (например, стрессовой пленки или жертвенного оксида).Это точно контролируемое нарушение заставляет верхний кристаллический слой с толщиной десятков микрометров отделиться от основной слитки чисто.



Полупроводниковое лазерное оборудование использует синхронизированные сканирующие головы, программируемое управление осью Z,и рефлектометрия в режиме реального времени, чтобы каждый импульс доставлял энергию точно в целевую плоскость.Оборудование также может быть сконфигурировано с возможностями взрывного режима или многоимпульсных возможностей для повышения гладкости отцепления и минимизации остаточного напряжения.потому что лазерный луч никогда не контактирует с материалом физически, риск микрокрекинга, наклона или обломков поверхности резко снижается.



Это делает метод лазерного подъема тонкости переломным, особенно в приложениях, где требуются ультраплоские, ультратонкие пластины с подмикронным TTV (общая разница в толщине).



Оборудование для лазерного отрыва полупроводниковых лазеров для неразрушающего утонения слитков 2






Параметр полупроводникового лазерного подъемного оборудования

Длина волны IR/SHG/THG/FHG
Ширина импульса Наносекунда, пикосекунда, фемтосекунда
Оптическая система Фиксированная оптическая система или гальвано-оптическая система
XY стадия 500 мм × 500 мм
Диапазон обработки 160 мм
Скорость движения Максимум 1000 мм/сек
Повторяемость ± 1 мкм или менее
Абсолютная точность позиции: ± 5 мкм или менее
Размер пластинки 2 ′′ 6 дюймов или на заказ
Контроль Windows 10,11 и PLC
Напряжение питания Переменная частота 200 В ± 20 В, однофазная, 50/60 кГц
Внешние измерения 2400 мм (W) × 1700 мм (D) × 2000 мм (H)
Вес 1,000 кг

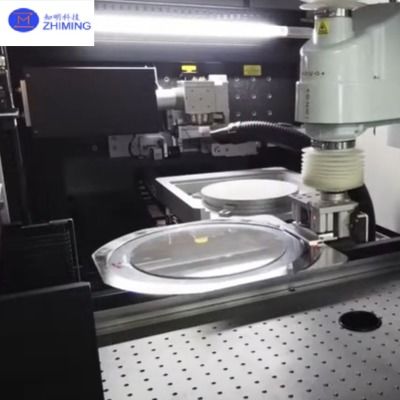

Промышленное применение лазерного оборудования для подъема



Полупроводниковое лазерное оборудование быстро меняет способ подготовки материалов в нескольких полупроводниковых областях:

  • Вертикальные GaN-силовые устройства лазерного оборудования для подъема

Отрыв сверхтонких пленок GaN-на-GaN из сыпучих слитков позволяет создать вертикальную архитектуру проводимости и повторно использовать дорогостоящие субстраты.

  • Расщепление пластин SiC для устройств Schottky и MOSFET

Уменьшает толщину слоя устройства при сохранении плоскости подложки идеально подходит для быстрой коммутации силовой электроники.

  • Светодиодные и дисплейные материалы на основе сапфира для оборудования для лазерного подъема

Позволяет эффективно отделять слои устройства от сапфировых шариков для поддержки тонкого, термически оптимизированного производства микро-LED.

  • III-V Инженерия материалов оборудования для лазерного подъема

Упрощает отделение слоев GaAs, InP и AlGaN для передовой оптоэлектронной интеграции.

  • Изготовление микросхем и датчиков из тонких пластин

Производит тонкие функциональные слои для датчиков давления, акселерометров или фотодиодов, где объем является узким горлом производительности.

  • Гибкая и прозрачная электроника

Подготавливает сверхтонкие подложки, подходящие для гибких дисплеев, носимых схем и прозрачных умных окон.



В каждой из этих областей полупроводниковое лазерное оборудование играет решающую роль в минимизации, повторном использовании материалов и упрощении процессов.



Оборудование для лазерного отрыва полупроводниковых лазеров для неразрушающего утонения слитков 3




Часто задаваемые вопросы (FAQ) о лазерном оборудовании для подъема



Вопрос 1: Какую минимальную толщину я могу достичь, используя полупроводниковое лазерное оборудование для подъема?
А1:Процесс способен давать более тонкие результаты при модифицированных настройках.



Вопрос 2: Можно ли использовать это для нарезания нескольких пластинок из одного слитка?
А2:Да, многие клиенты используют лазерный подъем для серийного извлечения нескольких тонких слоев из одного слитка.



Вопрос 3: Какие меры безопасности предусмотрены для работы с высокомощным лазером?
А3:Класс 1 корпуса, системы блокировки, щитов луча, и автоматические отключения все стандартные.



Вопрос 4: Как эта система сравнивается с диамантовыми проволочными пилами с точки зрения стоимости?
А4:В то время как первоначальные затраты могут быть выше, лазерное подъемное устройство резко снижает расходы на расходные материалы, повреждение подложки и этапы последующей обработки, снижая общую стоимость владения (TCO) в долгосрочной перспективе.



Вопрос 5: Может ли процесс масштабироваться на 6-дюймовые или 8-дюймовые слитки?
A5:Платформа поддерживает 12-дюймовые подложки с равномерным распределением луча и крупноформатными движущимися этапами.
