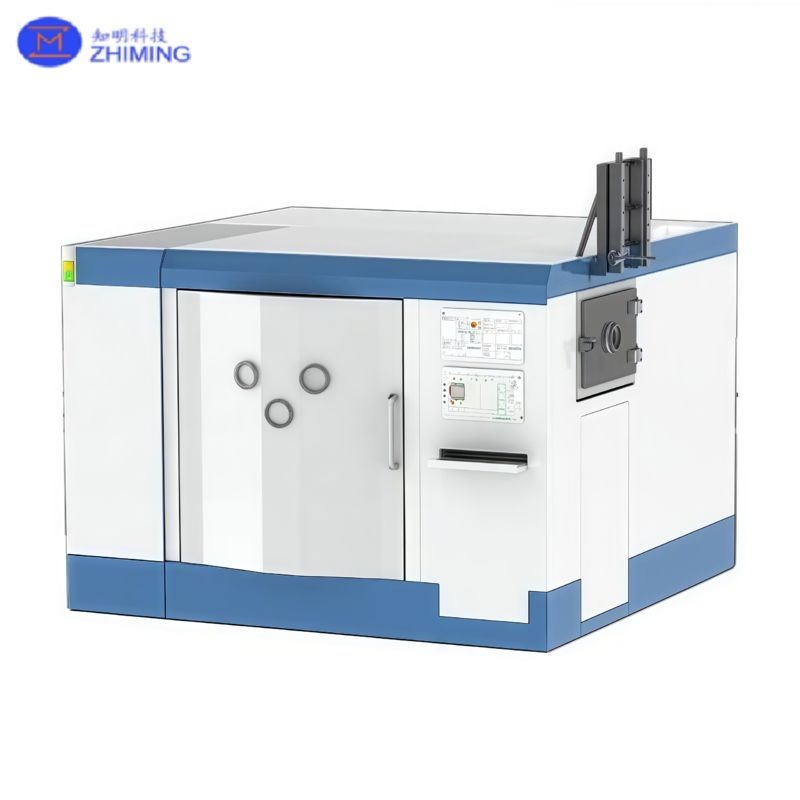

Машина для полировки ионных лучей
Точность на атомном уровне · Неконтактная обработка · Ультрагладкие поверхности

Обзор продукции машины для полировки ионных лучей


Машины для обработки и полировки ионных пучков CNC работают по принципу:Ионное распыливаниеВ вакуумных условиях ионный источник генерирует плазменный луч, который ускоряется в ионный луч, который бомбит поверхность заготовки для удаления материала на атомном уровне,позволяющий сверхточное изготовление оптических компонентов.

Эта технология предлагаетобработка без контактаОн идеально подходит для высокоточной оптики в астрономии, аэрокосмической, полупроводниковой и научных исследованиях.

Рабочий принципиз машины для полировки ионных лучей

• Ионная генерацияВ вакуумную камеру вводят инертный газ (например, аргон) и его ионизируют с помощью электрического поля разряда.

• Ускорение иона и образование лучаИоны ускоряются до сотен или тысяч электронов (eV) и формируются в стабильное место луча путем фокусировки оптики.

• Удаление материалаИонный луч физически распыляет атомы поверхности без химических реакций.

• Измерение ошибок и планирование маршрутаОшибки поверхности измеряются с помощью интерферометрии, затем функции удаления используются для расчета времени пребывания луча и генерации путей обработки.

• Коррекция в замкнутом циклеПроцессы обработки и измерения повторяются до достижения целей RMS/PV.

Особенности оборудованияиз машины для полировки ионных лучей

• Неконтактная обработка√ Способен обрабатывать все формы поверхностей

• Стабильная скорость удаления️ Точность коррекции фигуры до нанометра

• Никаких повреждений под поверхностьюСохраняет оптическую целостность

• Высокая консистенцияМинимальные колебания в материалах различной твердости

• Коррекция низкой/средней частоты¢ отсутствие генерации ошибок средней высокой частоты

• Низкие затраты на обслуживание️ Долгосрочная непрерывная работа с минимальным временем простоя

Производственная мощность оборудованияиз машины для полировки ионных лучей

Доступные площади:

• Простые оптические компоненты: плоскость, сфера, призма

• Сложные оптические компоненты: симметричная/асимметричная асфера, внеосяная асфера, цилиндрическая поверхность

• Специальные оптические компоненты: ультратонкая оптика, оптическая плитка, полусферная оптика, конформная оптика, фазовые пластины, поверхности свободной формы, другие формы на заказ

Доступные материалы

• Общее оптическое стекло: кварц, микрокристаллический, К9, и т.д.

• Инфракрасная оптика: Кремний, германий и т.д.

• Металлы: алюминий, нержавеющая сталь, титановый сплав и т.д.

• Кристаллические материалы: YAG, однокристаллический карбид кремния и т.д.

• Другие твердые/хрупкие материалы: карбид кремния и т.д.

Качество поверхности / точность:

• PV < 10 нм

• RMS ≤ 0,5 нм

Преимущества продуктаиз машины для полировки ионных лучей

• Точность удаления на атомном уровне¢ позволяет создавать ультрагладкие поверхности для требовательных оптических систем

• Многогранная совместимость формОт плоской оптики до сложных свободных форм

• Широкая адаптивность материалаОт высокоточных кристаллов до твердой керамики и металлов

• Возможность большой диафрагмыПроцессовая оптика до 4000 мм

• Расширенная стабильная эксплуатацияПродолжает работать 3-5 недель без обслуживания вакуумной камеры.

Типичные модели машины для полировки ионных лучей

• IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000

• Оси движения: 3-оси / 5-оси

• Максимальный размер заготовки: до Φ4000 мм

Случай 1 Стандартное плоское зеркало

• Рабочая деталь: D630 мм кварцевая плоскость

• Результат: PV 46,4 nm; RMS 4,63 nm

- Что?

Случай 2 Рентгеновское зеркало

• Рабочая деталь: 150 × 30 мм Кремниевая плоскость

• Результат: PV 8,3 нм; RMS 0,379 нм; наклон 0,13 μrad

- Что?

Дело 3 Озеркало вне оси

• Рабочая деталь: D326 мм Озеркало на земле вне оси

• Результат: PV 35,9 nm; RMS 3,9 nm

Поля применения машины для полировки ионных лучей

• Астрономическая оптика️ Основные и вторичные зеркала больших телескопов

• Космическая оптикаСпутниковое дистанционное зондирование, изображения из глубокого космоса

• Высокомощные лазерные системыОптика ICF, формирование луча

• Полупроводниковая оптикаЛенты и зеркала для литографии

• Научные приборыРентгеновские/нейтронные зеркала, стандартные компоненты метрологии
