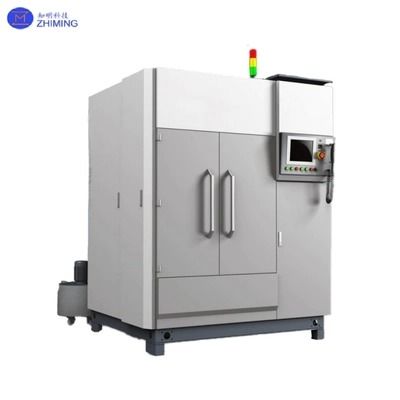

Многопроводная бриллиантовая пила для SiC / сапфира / сверхжестких хрупких материалов

Обзор многопроводной бриллиантовой пиломашины

Многопроволочная бриллиантовая пила является передовым высокоточным режущим решением, разработанным для чрезвычайно твердых и хрупких материалов.Система способна одновременно резать множество пластин, обеспечивая высокую эффективность и точность. Он широко используется в обработке карбида кремния (SiC), сапфира, нитрида галлия (GaN), кварца и технической керамики,что делает его незаменимым в полупроводниках, фотоэлектрической и светодиодной промышленности для крупномасштабного производства.

В отличие от однопроводной режущей техники, эта многопроводная платформа позволяет делать десятки до сотен нарезок в цикл, увеличивая пропускную способность при сохранении отличной целостности поверхности (Ra < 0.5 мкм) и точность измерений (± 0Его модульная структура включает в себя автоматическое управление напряжением провода, обработку заготовки и мониторинг в режиме реального времени, что делает его хорошо подходящим для непрерывной промышленной работы.

Технические спецификациииз многопроводной бриллиантовой пиломашины

Принцип работы многопроводной бриллиантовой пиломашины

1. Многопроводная система движения
   Диамантные провода работают синхронно со скоростью до 1500 м/мин, направляемыми точными шкивами.

2. Точная подача и позиционирование
   Сервомоторы высокого разрешения обеспечивают точность позиционирования ± 0,005 мм. Опциональное лазерное или видное выравнивание обеспечивает превосходные результаты для сложной геометрии.

3. Охлаждение и удаление щелочей
   Жидкость высокого давления (на основе воды/масла) охлаждает зону резки и удаляет мусор, предотвращая микро-полоски и увеличивая пригодность охлаждающей жидкости посредством многоступенчатой фильтрации.

4. Интеллектуальная система управления
   Сервоуправляющие устройства B&R (<1 мс ответа) динамически регулируют скорость провода, скорость подачи и напряжение.

Ключевые преимущества многопроводной алмазной пиломашины

1. Высокопроизводительная резка
   Скорость провода до 1500 м/мин позволяет производить 50-200 ломтиков на одну операцию, увеличивая производительность 5×10 по сравнению с однопроводной системой.

2. Интеллектуальное точное управление
   Точность управления напряжением ± 0,5 Н обеспечивает стабильную резку на различных твердых подложках. 10-дюймовая панель HMI отображает данные процесса в режиме реального времени с функциями хранения рецептов и дистанционного мониторинга.

3. Гибкий модульный дизайн
   Поддерживает диаметры проводов от 0,12 до 0,45 мм для различных стадий резки.

4. Промышленная долговечность
   Жесткий литой/кованный каркас ограничивает деформацию (<0,01 мм).

Области применения многопроводных бриллиантовых пиломашин

• Полупроводники: SiC-вофры для энергомодулей электромобилей, GaN-субстраты для 5G RF-чипов.

• Фотоэлектрическая энергия: Высокоскоростная резка силиконовых слитков с однородностью толщины ±10 мкм.

• Светодиоды и оптика: Сапфировые субстраты для эпитаксии светодиодов и оптических компонентов с осколками краев < 20 мкм.

• Продвинутая керамика: Срезка алюминия и AlN для аэрокосмических деталей теплоуправления.

Вопросы и ответы о многопроволочной бриллиантовой пилорезательной машине

Q1: Какие материалы может вырезать эта машина?

А1:Он предназначен для сверхжестких и хрупких материалов, таких как SiC, GaN, сапфир, кварц, керамика и моно / поликристаллический кремний.и продвинутая керамика.

Вопрос 2: Каковы преимущества по сравнению с однопроводной пилой?

А2:

• Вырезает от десятков до сотен пластин в цикл, 5×10 раз выше пропускная способность;

• потеря резкости < 100 мкм, увеличение использования материала на 30-40%;

• Сохраняет высокую точность (± 0,02 мм) и отличное качество поверхности (Ra < 0,5 мкм).

Q3: Как гарантируется точность резки?

А3:

• высокоскоростные сервоприводы B&R с ответом < 1 мс;

• Контроль напряжения провода в замкнутом контакте (15-130 Н);

• рабочий стол с сервоприводом с точностью позиционирования ± 0,005 мм;

• Факультативное выравнивание зрения/лазера для сложной геометрии.

Вопрос 4: Какова максимальная пропускная способность?

А4:

• Квадратная деталь: 220 × 200 × 350 мм;

• Круглая деталь: Φ205 × 350 мм;

• скорость провода до 1500 м/мин;

• 50-200 ломтиков на прокат, в зависимости от материала и диаметра проволоки.

Q5: Как работает охлаждение и удаление мусора?

A5:

• Охладитель на основе воды или масла под высоким давлением уменьшает тепловое воздействие;

• Многоступенчатая фильтрация продлевает срок службы хладагента;

• Эффективно минимизирует осколки краев и микро трещины.

Вопрос 6: Что насчет износа провода и срока службы?

A6:

• диаметр диаметра алмазной проволоки: 0,12×0,45 мм, выбирается в зависимости от процесса;

• Колеса-руководители с покрытием из керамики или карбида вольфрама, продолжительность службы > 8000 часов;

• Прочность проволоки зависит от материала и процесса, но более стабильна, чем однопроволочные системы.
