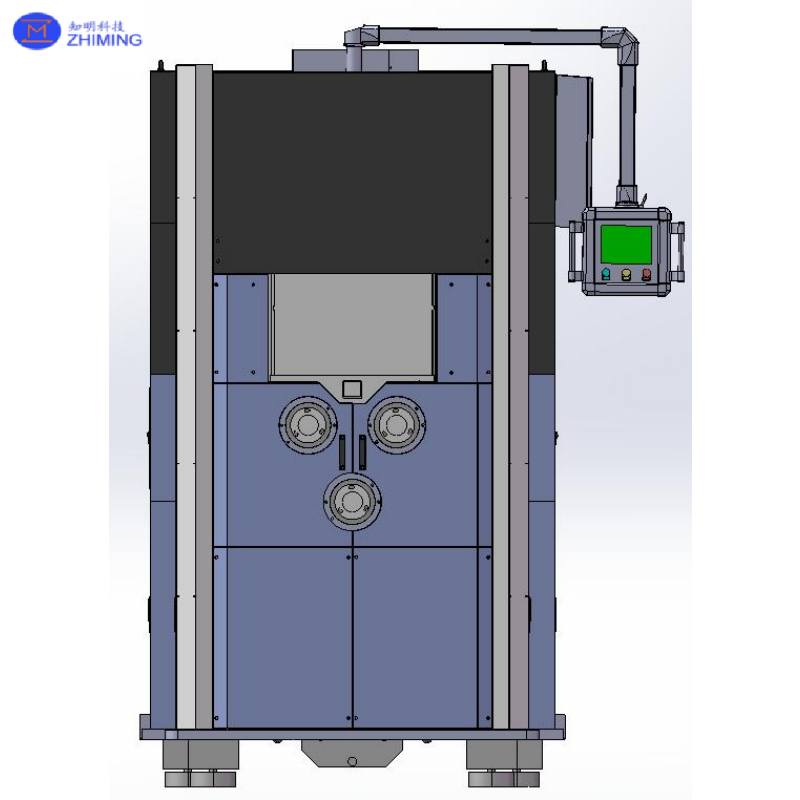

Высокоточная проволочная пила JSZ1231D

Обзор продукции

Высокоточная проволочная пила JSZ1231D предназначена для прецизионной резки в полупроводниковой промышленности.высокоточная нарезка полупроводниковых слитков и других твердых и хрупких материалов.

Машина имеет высокопрочную интегрированную структуру, высокоскоростную систему главного роликового привода, точное управление напряжением провода, гидравлическое зажимание заготовки и стабильную систему управления.Он поддерживает максимальную скорость провода до 2, 200 м/мин, точность резки ± 0,01 мм и минимальная толщина лома менее 0,05 мм, что делает его подходящим для обработки полупроводниковых пластин, где точность, стабильность,и использование материалов являются критическими.

Основные технические характеристики

• Максимальный размер заготовки: W90 × H220 × L450 мм
• Максимальная длина заготовки: 450 мм
• Максимальная скорость провода: 2200 м/мин
• Максимальная емкость хранения провода: 100 км
• Диаметр проволоки: 0,014×0,1 мм
• Диапазон регулирования напряжения провода: 0 ̊15 Н
• Удаление питания: ≤220 мм
• Скорость подачи резки: 0,01-5 мм/мин, регулируемая
• Скорость быстрой подачи: 200 мм/мин
• Вместимость бака для слизи: 300 л.
• Застегивание заготовки: автоматическое гидравлическое застегивание
• Максимальная скорость главного ролика: < 4500 оборотов в минуту
• Максимальный диаметр главного ролика: Ø160 мм
• Главные ролики: 3 шт + 3 запасные шт
• Режим резки: подача вниз
• Режим работы провода: взаимная или односторонняя работа
• Силовое питание: трехфазное четырехпроводное переменное ток 380V ±10%, 50/60 Hz
• Размеры машины: приблизительно L1750 × W1600 × H2900 мм
• Машина весит примерно 8 тонн.

Ключевые преимущества

Машина имеет компактную конструкцию с относительно небольшим объемом.в то время как основание использует интегрированную структуру литья для улучшения общей жесткости и долгосрочной операционной стабильности.

Все основные системы привода используют структуры прямого привода, что помогает уменьшить ошибки передачи и механическое износ при одновременном обеспечении меньшего шума и более высокой точности привода.

Каждый из трёх главных роликов независимо приводится в движение двигателем прямого привода.помогает уменьшить разрыв проволоки, а также износ роликовой канавки и потребление проволоки.

Машина имеет сокращенное расстояние между валами примерно 270 мм, что улучшает стабильность проволоки во время резки и помогает повысить урожайность резки при сокращении времени резки и потребления проволоки.

Двустороннее обнаружение разрыва провода повышает чувствительность сигнализации.Электрическая система управления также включает защиту от потери питания, чтобы помочь уменьшить разрыв провода и обломки запчастей, вызванные неожиданными перебоями в питании.

При максимальной скорости провода 2200 м/мин и точном регулировании напряжения машина подходит для резки тонкой проволоки при сохранении стабильной работы проволоки.

Точность резки может достигать ±0,01 мм, при этом минимальная толщина лома менее 0,05 мм, что соответствует требованиям высокоточного резки полупроводниковых пластинок.

Основные компоненты системы

Машина состоит главным образом из:

• Установка катушек для подачи и хранения проволоки
• Устройство для прокладки проволоки для плавного размотки и равномерного перемотки
• Устройство управления напряжением для поддержания стабильного напряжения провода
• Система направляющих колес для точной и плавной направленности провода
• Главный шпиндель и ролик для прецизионной резки
• Единицы питания для крепления заготовки и управляемого движения резки
• Теплообменник для регулирования температуры режущей жидкости
• Система сбрасывания и охлаждения
• Электрический шкаф управления
• Интерфейс между человеком и машиной для настройки параметров, работы и мониторинга состояния

Критерии точности и приемлемости

• Основная ролика: ≤0,02 мм
• Радиальная вытекающая поверхность конуса коробки шпинделя: ≤ 0,005 мм
• Осяная проходка вала шпинделя: ≤ 0,005 мм
• Соотношение контакта между коническим отверстием шпинда и коническим отверстием: ≥ 70%
• Вертикальная прямота подачи: ≤ 0,005 мм/150 мм
• Скручение провода: менее 5 поворотов на метр
• Вибрация спинда подачи/взбора: ≤ 5 м/с2
• Выброс колес питания/взбора: ≤0,15 мм

Окружающая среда

• Рекомендуемая температура окружающей среды: 18-28°C
• Относительная влажность: ≤ 75%
• Вибрации окружающей среды: ≤ 0,5G
• Температура охлаждающей воды: 11 ± 1°C
• Поток охлаждающей воды: 20 ̊50 л/мин
• Давление охлаждающей воды: 0,2 ≈ 0,4 МПа
• Необходимая мощность охлаждения: ≥ 5 kW
• Фактическое потребление мощности машины: приблизительно 5 кВт·ч

Заявления

Машина используется в основном для точного нарезания полупроводниковых пластин и других твердых и хрупких материалов.высокая точность резки, стабильная работа провода, низкий разрыв провода и улучшенное использование материала.

Краткое описание продукта для веб-сайта / каталога

JSZ1231D Высокоточная проволочная пила

Разработанный для высокоточного резки полупроводниковых пластин, JSZ1231D поддерживает диаметр тонкой проволоки от 0,014 до 0,1 мм и максимальную скорость проволоки 2200 м/мин.самостоятельно приводящие главные ролики, точное регулирование напряжения и автоматическое гидравлическое зажимание обеспечивают стабильную и точную производительность резания.

Машина поддерживает заготовки длиной до 450 мм, достигает точности резки ± 0,01 мм и может производить ломки тонче 0,05 мм.жидкость для резки с регулируемой температурой, и стабильная система электрического управления делают его подходящим для надежной и эффективной обработки полупроводниковых материалов.
