Литий-танталат LiTaO3 Кристаллические пластинки высокочастотные SAW-фильтры высокий пьезоэлектрический коэффициент
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Материал: | Лита-О3 пластинки | Угол резки: | X/Y/Z и т.д. |
|---|---|---|---|
| Диаметр/размер: | Вафли 2/ 3/ 4/ 6/ 8/ LT | Tol ((±): | < 0,20 мм |
| TTV: | 3 мкм | Варп: | < 40 мкм |
| Выделить: | Высокий пиезоэлектрический коэффициент LiTaO3 кристаллическая пластина,SAW фильтры LiTaO3 кристаллические пластинки |
||
Характер продукции
Танталат лития (LiTaO3) кристаллические пластинки высокочастотные SAW фильтры высокий пьезоэлектрический коэффициент
Введение
Танталат лития (LiTaO3) - это ферроэлектрический кристалл, который вызвал значительный интерес благодаря своим исключительным электрооптическим свойствам.включая оптические волноводы, акустические устройства, частотные фильтры и даже медицинские ультразвуковые изображения.
Структура и свойства кристаллов - Что?
- Что?
Танталат лития (LiTaO3) кристаллизуется в структуре перовскита, аналогичной другим ферроэлектрическим кристаллам, таким как титанат бария (BaTiO3) и титанат стронция (SrTiO3).Он демонстрирует оптическую прозрачность по всему видимому и среднему инфракрасному спектру и обладает оптической двусшифровкойС высокой температурой Кюри 610°C и большим электрооптическим коэффициентом 30 pm/V, LiTaO3 является привлекательным материалом для различных электрооптических применений.его значительные пьезоэлектрические коэффициенты позволяют двунаправленное преобразование между электрическими сигналами и механическими вибрациями.
Кристаллические субстраты и пластины - Что? - Что?

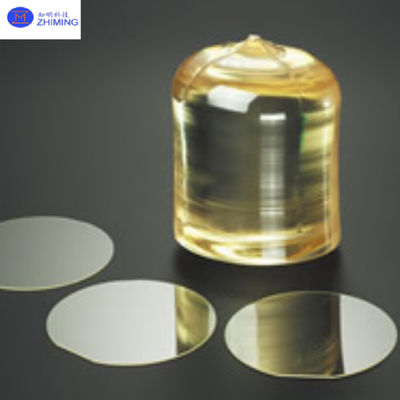

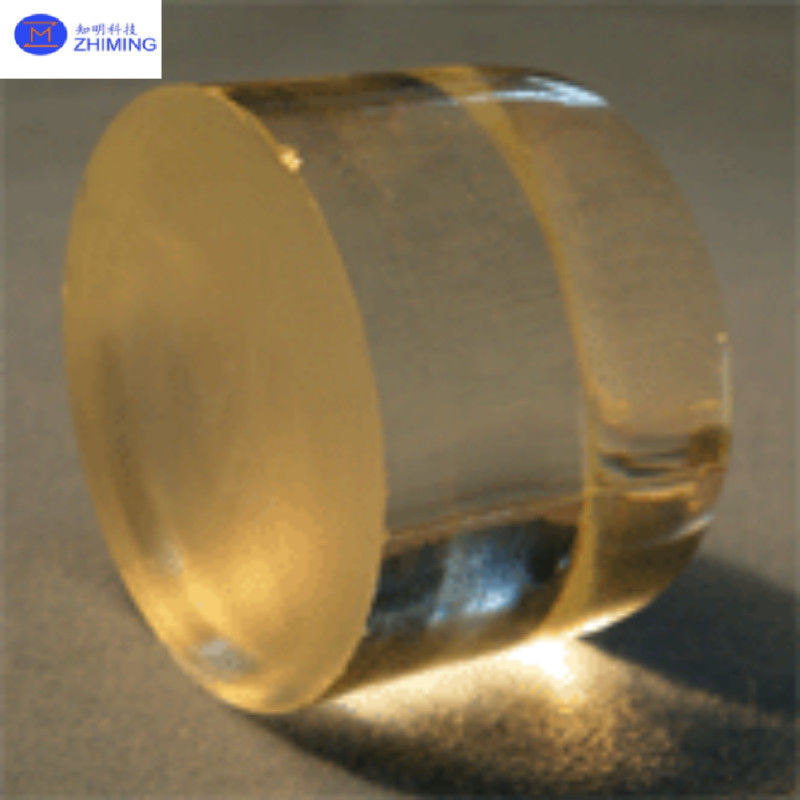

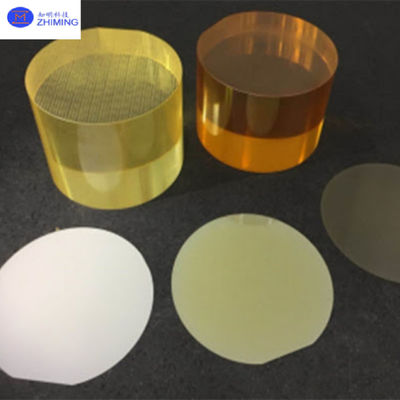

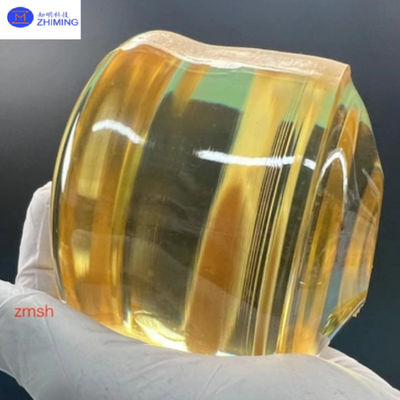

Кристаллические субстраты и пластины литий танталата (LiTaO3) обычно производятся методом Цохральского,который включает в себя плавление материала в тигеле и медленное извлечение одного кристалла из расплаваЭти кристаллы могут быть переработаны в субстраты или пластины с использованием таких методов, как нарезание, измельчение и полировка.
Субстраты литиевого танталата обычно используются в качестве основы для таких устройств, как фильтры поверхностных акустических волн (SAW) и резонаторы,в то время как пластинки используются в устройствах с волноводами, таких как модуляторы и переключатели.
Спецификация
| Материал | Лита-О3 пластинки | |
|---|---|---|
| Температура Кюри | 603±2°C | |
| Угол резки | X/Y/Z и т.д. | |
| Диаметр/размер | Вафли 2/ 3/ 4/ 6/ 8/ LT | |
| Tol ((±) | < 0,20 мм | |
| Толщина | 00,18 ~ 0,5 мм или более | |
| Первичная квартира | 16 мм/22 мм / 32 мм | |
| TTV | 3 мкм | |
| Варп | < 40 мкм | |
| Тип поверхности | Одностороннее полирование/двустороннее полирование | |
| Полированная сторона Ra | < 0,5 нм | |
| Критерии сзади | Общий диаметр 0,2-0,5 мкм или на заказ | |
| Критерии предела | R=0,2 мм или Bullnose | |
| Оптически допированные | Zn/MgO и т.д. | |
| Критерии поверхности пластины | Загрязнение, | Никаких |
| Частицы ¢> 0,3 мкм | <= 30 | |
| Скретч, Чиппинг | Никаких | |
| Дефект | Никаких трещин, царапин, следов пилы, пятен | |
| Опаковка | Количество/коробка с пластинами | 25 штук на коробку |
Заявления - Что? - Что?
Кристаллические субстраты и пластины литий танталата (LiTaO3) широко используются в различных областях.такие как фильтры и резонаторы поверхностных акустических волн (SAW)Эти устройства широко используются в телекоммуникациях, радиолокационных системах и других технологиях беспроводной связи.Еще одно важное применение заключается в электрооптических устройствах LiTaO3 высоко ценится для этих приложений из-за своего большого электрооптического коэффициента, позволяющего модулировать световые сигналы низким напряжением.Такие устройства используются в телекоммуникациях, оптических датчиков и высокоскоростных систем связи.
LiTaO3 также используется в медицинской ультразвуковой визуализации.которые затем используются для получения изображений внутренних органов.
Вопросы и ответы - Что? - Что?
Вопрос 1: Каковы преимущества LiTaO3 по сравнению с кварцем?
A1: LiTaO3 имеет более высокие пьезоэлектрические коэффициенты и электромеханическую сцепку, идеально подходит для применения с высокой частотой и высокой чувствительностью.
Вопрос 2: Как LiTaO3 работает в условиях высокой температуры?
A2: При температуре Кюри 665°C он сохраняет стабильные пьезоэлектрические свойства при высокой температуре.
Вопрос 3: Как выбрать кристаллический разрез (например, 36° YX-разрез)?
A3: зависит от частоты цели и типа устройства.
