Монокристаллическая кремниевая пластинка, покрытая медью

Высокая сцепляемость, отличная проводимость и настраиваемые решения для металлизации

Обзор продукции

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processesСочетая превосходные механические и электрические свойства монокристаллического кремния с превосходной электрической проводимостью, теплопроводностью и сварной способностью меди,этот продукт широко используется в полупроводниковой упаковке, изготовление MEMS, датчики, силовые устройства, взаимосвязь на уровне пластинки и исследования и разработки.

Мы предлагаем гибкие варианты настройки, включая одностороннее покрытие медным покрытием, двустороннее покрытие медным покрытием, локальное покрытие медным покрытием,и спецификации пластинок для удовлетворения требований как к разработке прототипов, так и к объемному производству.

Ключевые особенности

Отличная электрическая и теплопроводность

Медный слой обеспечивает выдающиеся электрические и тепловые характеристики, помогая улучшить передачу сигнала, способность переносить ток и рассеивание тепла в передовых электронных приложениях.

Однородное и плотное покрытие меди

С помощью технологии контролируемого покрытия слой меди является ровным, компактным и стабильным на поверхности пластины, что обеспечивает лучшую консистенцию в процессах производства ниже по течению.

Сильное сцепление с кремниевой подложкой

Благодаря оптимизированной подготовке поверхности и обработке интерфейса, медное покрытие достигает сильной адгезии к монокристаллическому кремниевому пластинке.уменьшение риска шелушения или деламинирования при резке, склеивание, пайка или упаковка.

Совместима с различными этапами послепереработки

Продукт подходит для последующих процессов, таких как фотолитография, гравирование, нарезка, сварка, склеивание и упаковка.что делает его надежным базовым материалом для микрофабрикации и интеграции устройств.

Настраиваемый для различных приложений

Мы поддерживаем специальный диаметр пластины, толщину, кристаллическую ориентацию, сопротивляемость, толщину покрытия и площадь покрытия в соответствии с требованиями клиента.

Типичные применения

• Металлизация полупроводниковых устройств
• Проводящие и теплораспределяющие слои силовых устройств
• Производство MEMS
• Изготовление сенсорных электродов
• Упаковка на уровне пластины и взаимосвязь
• Поверхностная техника и лабораторные исследования
• Разработка электронных материалов

Доступные спецификации

Службы таможенного обслуживания

Для удовлетворения потребностей различных производственных процессов и конструкций устройств мы предоставляем:

• Размеры пластинок по заказу
• Толщина меди по заказу
• Одностороннее или двустороннее покрытие
• Противоположные или избирательные покрытия из меди
• Прототипирование малых партий
• Поддержка оптового производства

Почему выбирать нас?

Мы специализируемся на обработке материалов на основе кремния и решениях по металлизации поверхности.мы помогаем клиентам достичь надежной производительности как в исследовательской, так и в промышленной производственной среде.

Независимо от того, требуется ли вам оценка образцов, пилотное производство или крупномасштабная поставка, мы можем предоставить медно-пластированное монокристаллическое кремниевое пластинчатое решение, соответствующее вашим техническим требованиям.

Часто задаваемые вопросы Меднопластированный монокристаллический кремниевый пластинка

1Что такое медно-пластированный монокристаллический кремниевый пластинка?

Меднопланированный монокристаллический кремниевый пластинка является однокристаллический кремниевый субстрат покрыт слоем меди через процесс поверхностной металлизации.Он сочетает в себе отличные структурные и электрические свойства монокристаллического кремния с высокой электрической и теплопроводностью меди..

2. Каковы основные применения медно-покрытых кремниевых пластин?

Эти пластины обычно используются в упаковке полупроводников, изготовлении MEMS, производстве датчиков, структурах силовых устройств, взаимосвязи на уровне пластины, подготовке электродов,и исследовательских приложений.

3Вы предлагаете одностороннее и двустороннее покрытие меди?

Да, мы можем предоставить одностороннее покрытие, двустороннее покрытие и частичное или выборочное покрытие в зависимости от ваших требований.

Соответствующий продукт

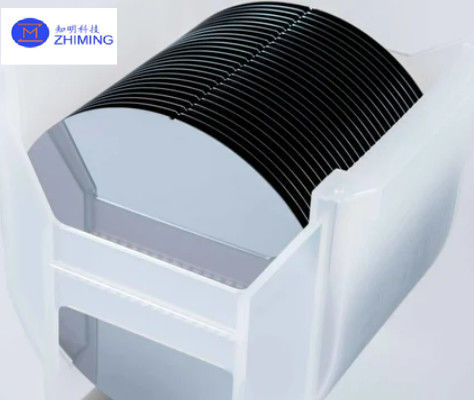

2-дюймовые кремниевые пластинки типа P типа N типа CZ метод роста BOW ≤30 для светодиодного освещения
