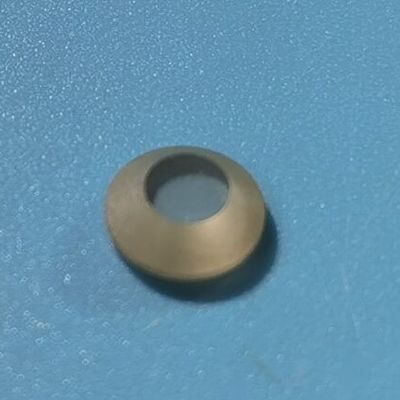

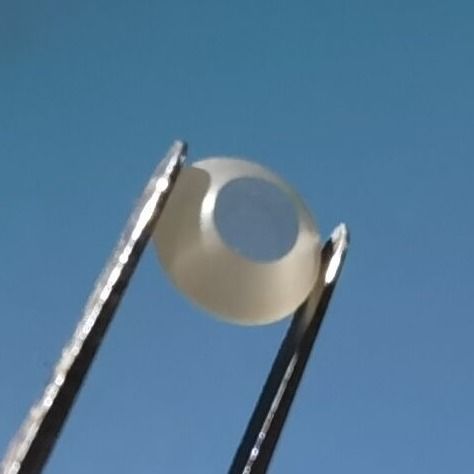

Силиконовый карбид SiC оптические линзы инфракрасные и лазерные приложения
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | ZMSH-SiC-lens |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Упаковывая детали: | пользовательский |
| Время доставки: | 2-4 недели |
| Условия оплаты: | T/T |
| Поставка способности: | случаем |
|
Подробная информация |
|||
| Материал: | Сицилия | Диаметр диапазона: | 5 мм 200 мм и т.д. |
|---|---|---|---|
| Точность поверхности: | λ/10 @ 633 нм | Грубость поверхности: | < 1 нм RMS (после сверхполировки) |
| Диапазон передачи: | 0.4 мкм 5 мкм (непокрытые); до 15 мкм с покрытием | Тепловое расширение Coeff: | 4.0 × 10−6 /K (25°C) |
| Выделить: | Лазерные оптические линзы из карбида кремния,Сикооптические линзы,Инфракрасные оптические линзы из карбида кремния |
||
Характер продукции
Силиконовый карбид (SiC) оптические линзы Инфракрасные и лазерные приложения
Обзор продуктаОптические линзы из карбида кремния
Линзы из карбида кремния (SiC) являются передовыми оптическими компонентами, предназначенными для требовательных условий, требующих высокой тепловой стабильности, исключительной твердости и отличной инфракрасной передачи.По сравнению с традиционными стеклянными или сапфировыми линзамиSiC предлагает непревзойденное сочетание механической прочности, термоупорности и широкой спектральной производительности.
Принцип производстваизОптические линзы из карбида кремния
Ключевые элементы для линз SiC производятся следующими способами:
-
Синтез порошка и синтерирование
Порошок SiC высокой чистоты образуется и сгущается с помощью горячего прессового спекания (HPS) или химического отложения паров (CVD), обеспечивая высокую плотность и чистоту. -
Точная обработка
Из-за чрезвычайной твердости материала для достижения точности оптической поверхности (до λ/10) используется сверхточное бритья алмазов и полировка с помощью ЧПУ. -
Поверхностная отделка и покрытие
Окончательная отделка может включать полировку плазмой, покрытия AR (для инфракрасного или видимого света) или защитные пленки для уменьшения отраженности и повышения долговечности.
Технические спецификацииизОптические линзы из карбида кремния
| Параметр | Спецификация |
|---|---|
| Материал | Синированный SiC / CVD SiC |
| Диаметровый диапазон | 5 мм ¥ 200 мм |
| Точность поверхности | λ/10 @ 633 нм |
| Грубость поверхности | < 1 нм RMS (после сверхполировки) |
| Диапазон передачи | 0.4 мкм 5 мкм (непокрытые); до 15 мкм с покрытием |
| Тепловое расширение Кофф. | 4.0 × 10−6 /K (25°C) |
| Теплопроводность | ~ 120 200 Вт/м·К |
| Твердость | ~ 9,5 Моха |
| Индекс преломления | ~ 2,65 @ 1 мкм |
ЗаявленияизОптические линзы из карбида кремния
SiC линзы используются в экстремальных оптических условиях, когда другие материалы не работают:
-
Системы инфракрасной визуализации (например, инфракрасные датчики для обороны)
-

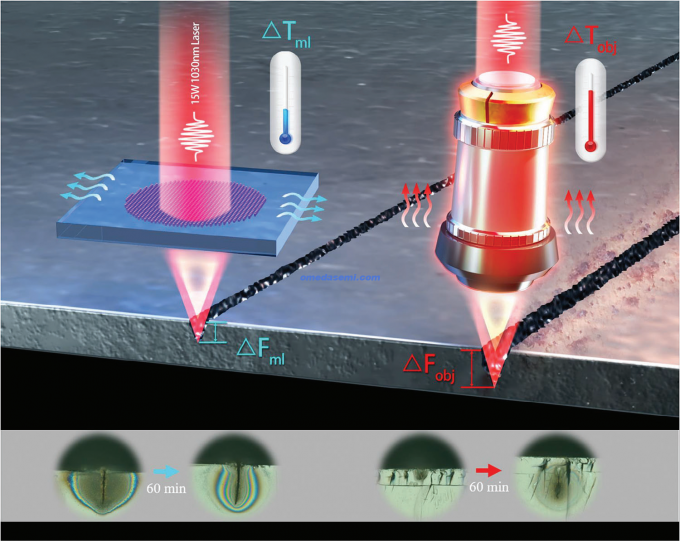

Высокомощная лазерная оптика (для CO2 или твердотельных лазеров)
-
Космические и аэрокосмические системы (из-за устойчивости к тепловому удару)
-
Полупроводниковое оборудование (например, воздействие ультрафиолетовых лучей или имплантация ионов)
-
Спектроскопические и аналитические приборы
-
Высокоскоростные оптические сканеры в LiDAR
Частые вопросыизОптические линзы из карбида кремния
Вопрос 1: Почему вы выбираете SiC вместо сапфировых или оптических стеклянных линз?
Ответ: SiC обладает превосходной механической прочностью, более легким весом, более высокой теплопроводностью и лучшей устойчивостью к экстремальным условиям.Он превосходит сапфир при тепловом ударе и имеет более широкий диапазон использования инфракрасного излучения, чем стандартные очки.
Вопрос 2: Могут ли линзы SiC быть покрыты для видимой или инфракрасной передачи?
Ответ: Да, антиотражающие покрытия, такие как DLC, ZnSe или MgF2, могут применяться для адаптации производительности к конкретным длинам волн.
Q3: Каково время выполнения заказных линз SiC?
Ответ: Обычно 4-8 недель, в зависимости от сложности формы, размера и спецификации поверхности.
Вопрос 4: лучше ли CVD-SiC, чем синтерированный SiC?
Ответ: CVD-SiC предлагает превосходную чистоту и предпочтительнее для космической оптики и экстремальных УФ-приложений, в то время как синтерированный SiC более экономичен для общего использования.
Вопрос 5: Поддерживаете ли вы асфирические или внеосевые формы линз SiC?
О: Да, мы предоставляем линзы на заказ, в том числе цилиндрические, тороидные и свободные.
