Обзор продукта

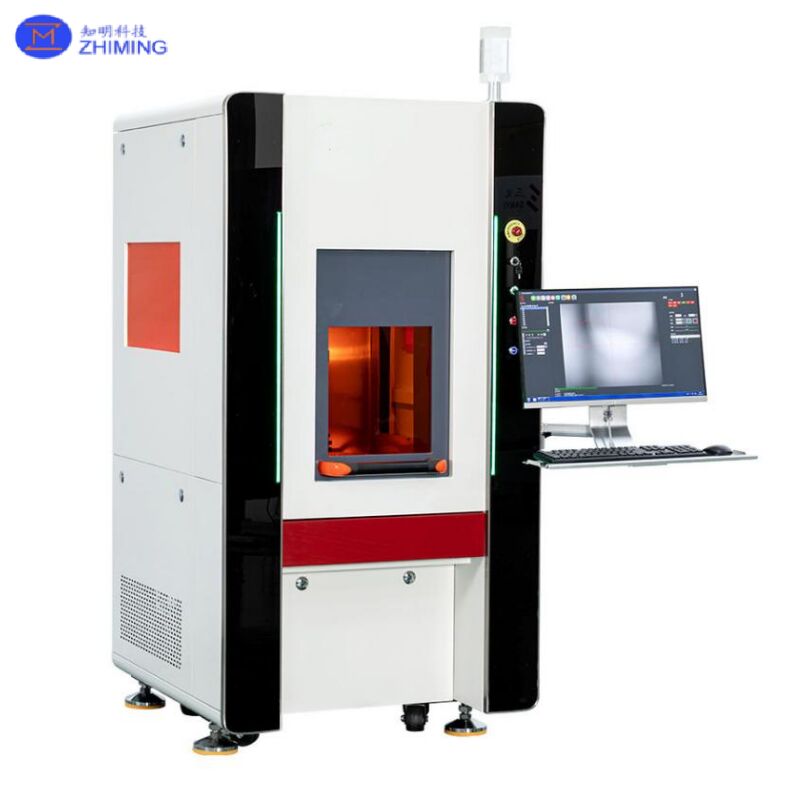

Система SY-CVD11E представляет собой систему лазерной резки зеленым лазером с длиной волны 532 нм предназначенную для прецизионной резки/раскроя сверхтвердых материалов. Указанный материал указывает, что типичные области применения включают природные алмазы, выращенные в лаборатории алмазы, а также другие сверхтвердые материалы, такие как CVD, PCD, MCD и CBN.

Почему зеленый лазер 532 нм (Основные преимущества обработки)

Зеленый лазер (532 нм) в этой системе генерируется путем удвоения частоты 1064 нм. Материал подчеркивает, что по сравнению с 1064 нм (описанным в документе как «красный лазер»), 532 нм обеспечивает:

• Более высокую эффективность обработки;

• Более гладкие поверхности реза;

• Снижение графитизации (меньшая нежелательная графитизация во время обработки).

Эти моменты позиционируются как практические преимущества для достижения лучшего качества реза и более стабильных результатов при обработке алмазов и аналогичных сверхтвердых материалов.

Конструкция механической и оптической стабильности

Для повышения долгосрочной стабильности и точности в машине используется натуральный мрамор в качестве оптической основы, что, как указано в материале, полезно для улучшения стабильности выходного лазерного излучения и общей точности обработки во время работы.

В лазерном источнике используется водяное охлаждение. В документе также отмечается, что в основном насосном модуле используется «насосный модуль USA CEO» (формулировка, указанная в источнике) для обеспечения стабильной работы в течение длительного времени.

Конфигурация системы (Основные модули)

Система описывается как интегрированная платформа, включающая:

• Лазерную систему (выход 532 нм)

• Систему оптического тракта

• Систему программного обеспечения (собственное программное обеспечение для резки)

• Систему управления (специальная карта управления + программируемый контроллер с промышленным ПК)

• Систему визуализации

• Систему перемещения (позиционирование/выполнение резки по осям XYZ)

Удаление пыли: машина предоставляет только интерфейс для удаления пыли; пылесборник не входит в комплект.

Основные технические характеристики

Справочные данные по резке/раскрою (Из материала)

Интерпретация (в рамках информации из источника)
Примеры показывают, что по мере увеличения размера среза ширина реза и время резки соответственно увеличиваются, в то время как указанный допуск по высоте остается 30 мкм в представленных справочных случаях.

FAQ – Система лазерной резки алмазов зеленым лазером

Какие материалы она может обрабатывать?

Согласно материалу изделия, типичные области применения включают природные алмазы, выращенные в лаборатории алмазы, а также сверхтвердые материалы, такие как CVD, PCD, MCD и CBN.

Почему используется зеленый лазер 532 нм?

В документе указано, что зеленый лазер 532 нм генерируется путем удвоения частоты 1064 нм, и по сравнению с 1064 нм (обозначенным в материале как «красный лазер»), он предлагает:

• Более высокую эффективность обработки

• Более гладкую поверхность реза

• Меньшую графитизацию

Каковы основные характеристики лазера?

• Длина волны: 532 нм

• Мощность лазера: 20 Вт при 10 кГц

• Охлаждение: Водяное охлаждение
